кто может припаять запчасть на камеру

Я могу.... а толку?????

Это SMD-элемент...Отпаивать его надо со шприцем-откачивателем припоя..http://ru.wikipedia.org/wiki/%D0%9E%D1%82%D1%81%D0%BE%D1%81
Паяльник должен иметь тонкое никелированное жало...Припаивать тоже достаточно сложно. Греть надо не вывод элемента, а контактную площадку на плате. Припой- тонкий (меньше 1мм ) .
Сперва устанавливают элемент на контактную площадку, затем жалом паяльника касаются самой площадки (НЕ ВЫВОДА ЭЛЕМЕНТА!!!) и прикасаются кончиком прутка припоя к месту контакта жала и контактной площадки.
Движение должно быть "клюющим".
Время пайки не более секунды. Вывод элемента паяльником не греть!!! Только площадку. Тогда припоя будет ровно столько, сколько надо.
Старую практику, когда на жало паяльника собирали полкило припоя и тащили все это на выводы элемента забыть , как страшный сон..
И еще...SMD-элементы маркировки не имеют, поэтому надо четко знать, что за элемент надо заменить.

с каких это пор?

спасибо всем что откликнулись, я мог бы отправить по почте , вот только не знаю как это сделать или приехать если не далеко, мой постлицаль 72525 .что именно её надо припоять это точно потому как она оттуда, просто отлетела на счёт маркировки так я посмотрел там стоит( DIP ) и больше не чего

А с таких, что разные производители могут маркировать свои элементы независимо от других. И маркировка может совпадать безбожно. В первую очередь это касается активных элементов, см. фото выше. Достоверную и читаемую маркировку имеют только резисторы...Все остальное маркируется весьма условно, или вообще не маркируются..Основная маркировка идет на упаковке, на лентах, или блистерах. На самих элементах маркировка никому не нужна: монтаж роботизирован и SMD массово вручную давно не паяют даже китайцы.

Это кнопка... Другое дело, работает ли она?

О, olga140, скажи сколько выводочков у этой хреновинки, что у тебя отвалилась. По снимку ничего нельзя понять.

4 вывода по 2 с каждой стороны

Зачем все так усложнять... достаточно намотать на жало паяльника (25-40 ват) медную проволоку с заточенным концом. Заточка должна быть чуть меньше контакта на плате. Пайку производить желательно под микроскопом или увеличенной лупой и всё получится. Другое дело это исправность детали не следует ставить то что само отвалилось

Советую жидкую канифоль... не будет проблем с оловом.

olga140 Посмотри в личку.

Вот этого не надо...Потому что будут проблемы с удалением этой гадости с платы...

Первый раз слышу что канифоль гадость проблемы всегда в головах а удалять её надо спиртом кисточкой.

Отстали Вы от жизни...
Если паять обычную плату, и по совейской методике,- (чем гуще олова ,-тем лучше!!!),-то канифоль еще сгодится...Тем более, если берут паяло ватт на 60 и более и калят его до изумления. Вот окалину канифоля хорошо пробивает. Фиг с ней, с деталью, глвное шоб припаялось...
А за такое на любой приличной фирме руки отрывают до самой задницы и гонят за дверь без выходного пособия...
Спиртоканифольная смесь имеет очень мерзкую привычку затекать где не надо...Особенно внутрь кнопок. И никакой кисточкой Вам туда не залезть... А если SMD вручную паять, то используют специальный припой с присадками, который не требует флюса.
Например такой: www.radiostore.de/shop/Loettechnik/Loetzinn/SMD-Loetzinn-60-40-07mm-fuer-...
www2.westfalia.de/shops/werkzeug/loeten/weichloeten/loetmaterial/4126-smd...
И паяльник нужен не абы какой, а специальный: www2.westfalia.de/shops/werkzeug/loeten/weichloeten/loetstationen/200028-...
Процедуру я выше описал...

Молодец мои аплодисменты теперь можно переходить на массовое припаивание кнопок вернее поставить их на поток. Кто первый я за вами.

А припой хороший эт точно я им лет двадцать тому назад паял и сейчас не брезгую Вот только внутри припоя сидит та же самая канифоль ну нельзя без неё ну никак я бы уже ей памятник давно поставил

Ну что Вы,что Вы, право... ......
Осмелюсь только заметить,что дело не в самое канифоли, а в количстве и местонахождении оной...Ежли спиртоканифольным флюсом пользоваться,то дозировать его очень трудно...А вот флюсированный припой проблему решает...Да и то, он не всегда нужен...Если тмпературный режим правильно выдержан,то флюс и не требуется.
СМД платы для массовой продукции паяют роботы. Сначала наносят паяльную пасту(смесь флюсовой пасты и порошкообразного припоя)через трафарет,потом робот-манипулятор раскладывает элементы (поэтому и маркиривка не нужна),а потом-в печку...А вот там температурный режим выдержан так,что припой не окисляется...Поэтому если не перегревать,то можно спокойно обойтись при ремонте без всякой канифоли. Окисления нет, а компоненты,обеспечивающие хорошее растекание обязаны быть в припое с маркировкой "для СМД"...Медь,сурьма и пр...и прекрасно все идет...

А вообще, м.б. образовать группу по разного рода технологиям?
У всех есть чем поделиться..

Вообще-то вопрос был, кто поможет запаять, а не как запаять. Ну, да ладно.
К теме, развернутой тобой. Я бы не советовал следовать рекомендациям, данным тобой. Особенно это касается использования флюсов при ручной пайке с использованием паяльника, ИК лампы или термофена. Пайка элементов без использования флюсов практически всегда приводит к отказам, ввиду недостаточного его количества в составе припоя. А в ряде случаев неиспользование флюсов при пайке элементов с малым шагом ножек (процессоры, флешь-память, разъемы поверхностного монтажа) приводит к "слипанию" ножек между собой, устранить ложные перемычки очень и очень сложно. Помогает в этом случае именно флюс, даже простой канифольно-спиртовый. Невозможно обойтись без флюса и при пропайке термофеном, лампой или плиткой, к примеру, элементов в корпусах BGA. Без флюса, даже пытаться не стоит этого делать, рискуешь заполучить сплавленные шары между собой, только полное заполнение пространства между элементом и платой флюсом (я использую в этих случаях именно канифольно-спиртовыю смесь), с последующей просушкой (если не просушить, кипящий спирт расплескает шары и выдавит их со своих мест) и после этого, самой пайки. Я не говорю уже об использовании большого количества флюса, да, да именно канифольно-спиртового, при реболлинге, при подготовке поверхностей платы и самой микросхемы (очистка от остатков шаров). А как обойтись без флюса при восстановлении "утопленников"? Не стоит и браться, не имея, хотя бы канифольно-спиртового, а лучше безотмывочного, хотя бы Т419. ИМХО, любой, уважающий себя спец, на своем столе, кроме нормального инструмента, имеет как минимум набор бескислотных флюсов четырех видов, куда не зазорно включить и спиртово-канифольную смесь.
По поводу количества флуса. Как говорится, кашу маслом не испортишь, он никогда лишним не бывает, но все нужно делать без фанатизма и в меру. То, что канифольно-спиртовая смесь имеет текучесть, и иногда попадает в места, куда бы ей попадать не следовало, так это виновата не она, а "паяльщик". Надо мозги включать и думать, когда, что делаешь. Пропаиваешь кнопки, контактные ламели, выводы микродвигателей, ну не лей на них смесь канифоли и спирта, обойдись в этом случае флюсом с более густой консистенцией, или, что лучше, безотмывочным.

Ошибаешься. Назначение флюса не в том, чтобы "припой не окислялся", а в том, чтобы растворить пленку окислов со спаиваемых поверхностей. Без этого качественной пайки не получится, будет "холодная" пайка, т.е. визуально поверхности деталей спаяны, но между спаянными поверхностями имеется тончайший непроводящий слой окисла, который в конечном итоге приведет к отказу. Кстати, по причине мгновенного образования пленки окисла на поверхности деталей из алюминия, их невозможно спаять, не применяя специальных флюсов, растворяющих эту пленку. И температура тут ни причем.

В части пайки? Не надо. Те выжимки из инета, которые ты здесь привел, не удосужившись не только испытать, а просто обдумать, трудно назвать технологией. Тем более "все до нас уже своровано" (с). Читай, к примеру здесь http://www.mikrocontroller.net/articles/SMD_L%C3%B6ten

Многослов - мало пользы :)
Sergsantana13 написал меньше, но толковей ;)
А при пайке СМД лучше использовать не спирто-канифольную семесь (тут никто не отрицал ее полезности в прочих делах), а безотмывочные флюсы, пасты и т.п. Так как канифольку действительно потом полностью сложно удалить, куда она затекла.
P.S. Случайные спайки соседних ног легко удаляются специальным фитилем.

Хмм... А кто говорит, что хуже? Конечно лучше, но за неимением оных и спиртово-канифольная сгодится. Речь же идет о том, если читал внимательно, что использование флюсов необходимо в обязательном порядке, обойтись лишь тем кол-вом флюса, который содержится в припое в большинстве случаев невозможно.

Угу, а зачем? Зачем допускать спаивание, чтобы потом дополнительно греть и удалять "фитилем"? Кстати, при удалении перемычек "фитилем" флюс не используется, или?

Мужики вы точно на поток припаивание кнопок поставили

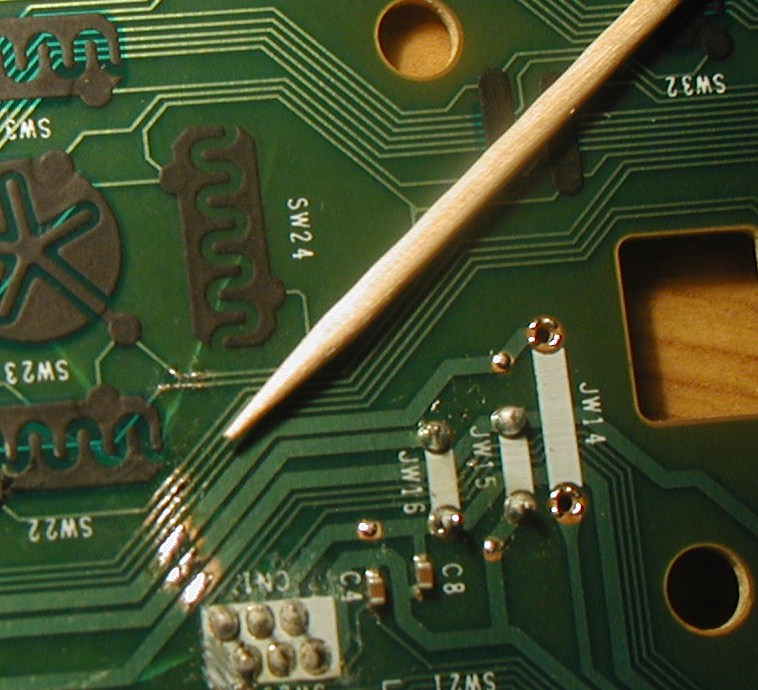

Если не нужно каждый день поять то и не надо усложнять всё подойдет и это смотрите фото

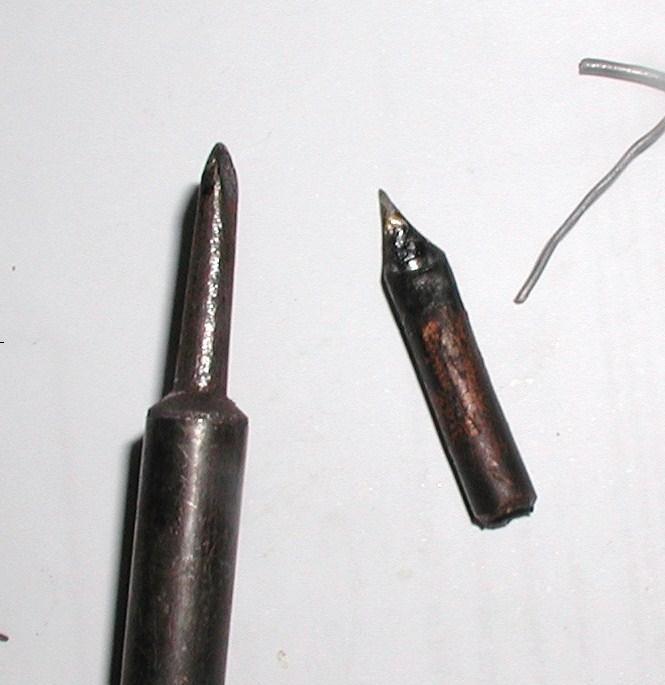

и это

Ну а что, вполне обыденная вещь - пульт после приземления на него "пятой" точки. Делается легко и непринужденно, особенно такими жалами, которые ты изобразил в предыдущем посту. Почему именно такими? Да потому, что их можно переточить на "полуволну" (от паяльной станции перетачивать - однозначно угробить жало, наконечник там стальной, химически облужен, после обточки обгорит за месяц эксплуатации), тогда можно паять не особо исхитряясь, дорожки при этом не "слипнуться", только флуса нужно достаточное ко-во, чтобы обеспечить нормальное поверхностное натяжение. Но я, все же, в таких случаях "армирую" места соединений разрывов тонким медным проводом. Хорошо для этих целей подходят провода из кабеля от головных телефонов для переносных плееров.

Я заранее пред положил что мне поставят на вид пайку ??? да я так и подумал тоже но вы ошиблись господин к пульту пилоту эта железка не имеет даже близкого отношения Дело даже не в спаивание дорожек менее 1 миллиметра а в том что простым методом можно сделать всё. Да и конструкция моего прибора не совсем та что вы подумали. Этому жалу паяльника с которым я работаю сейчас если не соврать то лет тридцать точно сделан в ГДР на военном заводе а смотри он ещё живой в среднем он работает 4 часа в день поистине вечный. Не сравнить с тем временем когда мне приходилось менять паяльники почти каждый месяц а жала для них каждую неделю было это в 70х. Забыл сказать насадка медная сделана из трубки.

Да кстати заднецой пульт не раздавишь а медную проволоку я тоже используют когда допустим дыры большие или пробки перегорают на даче... меняю

Ну пульт это или нет, в принципе не играет большой роли. Это явно часть панели управления, четко видны графитовые контактные площадки для кнопок, так же, как это реализовано в пультах управления, поэтому я и сделал такой вывод.

Ехе-хе, если бы ты знал, сколько их через мои руки прошло, раздавленных именно попой. Эти несчастные давятся систематически от того, что имеют несчастье быть рожденными для автомобильных радиомафонов и имеют "карточную" конструкцию (тонкие, толщиной миллиметров пять). Попав под мягкое место водилы, такой пульт в лучшем случае приобретает вид, контуры которого повторяют очертания того места, которое на нем сидело, а в худшем - складывается пополам.

Ну, "жучки" - это наше, родное

сколько их через мои руки прошло, раздавленных именно попой
Я извиняюсь это вы мне? Я к этому не причастен... буте уверены я не хочу спорить и говорить на эту тему,
сколько чего прошло, мне это уже не интересно.
Давай лучше поговорим о пиве ты вроде любитель я тоже.
Только ветку свою организуем примерно так назовём МОЁ ПИВО ВКУСНЕЕ... пойдёт или слобо.

Что ты, родной. Конечно, нет. Это предназначалось для той задницы, которая высрала:

С ней же можешь обсудить и вопросы потребления пива, меня оно не интересует в принципе ни в каком виде. А пикироваться со мной, тем более язвить, прошу тебя, мой юный друг, не надо.

Бросьте грубить поручик...Это ж уже хамство в чистом виде. Тем более, ежли оный вожделенный предмет в Вашем профиле фигурирует..Уж простите...

Это предназначалось для той задницы,
С ней же можешь обсудить и вопросы которая высрала
Ну что ж я ожидал хамства с вашей стороны это резонно. Но я не имел ничего лишнего когда писал о пиве просто посмотрел вашу анкету.
Ну а что бы вы не сомневались в моей молодости то вот могу предоставить фото дерзайте но не грубите другим... себе жизнь делаете короче не мне.

Спасибо всем кто откликнулся сегодня поехал в ателье по ремонту камер ,я не знаю наверное это везде такое , короче в этом ателье ремонтируют то ко Панасоник , Сони , и ещё две какие то фирмы когда я показал приёмщице свою тайль и что надо сделать она спросила какой это марки на мой вопрос что я не знаю , она просто отказалась даже смотреть что мне надо сделать ,на мою просьбу позвать мастера согласилась с явным не удовольствием , мастеру я тоже минут 5 объяснял что мне надо просто припоять и больше не чего , если честно он больше времени вникал что и как надо сделать чем он делал, принёс минуты через 2. Хотел было он отказаться от моих 2х ойро но передумал , Уже всё собрал и всё функционирует , Спасибо всем теперь буду знать если что куда обращаться.Может кто сталкивался с ремонтом детской игры ;NINTENO ds lite:

Слушай, мил человек, шел бы ты ... кроссмодуляцию изучать...

Неа, не прощу, увидеть в картине Vallejo "Love&Care" только "вожделенный предмет", да еще пытаться съязвить по этому поводу... какая нелепость!

Вот и чудесно! Поздравляю!
Самое главное, что нашли способ объяснить....
Кстати, мастера в сервисе всегда более контактные...Они видят, что могут сделать, а у приемщиц такого опыта нет...Вот и боятся..

Конечно резонно, а что же ты хотел еще, какой же еще реакции ты ожидал? Вот и получил резонный ответ, который заслужил. Любишь паясничать - получи...

Хмм, а я то думал - юнец... Не рановато ли старческий маразм настиг?

получил резонный ответ, который заслужил (((((????Мужчины не обижаются, мужчины огорчаются)
Что же ты Володя свой профиль почистил..... другим грубишь мне диагноз установил нехорошо ай-яй заряжаешься наверное как дохлый аку от удовольствия читая свои сокровенные мысли.
А я уже грешным делом подумал что вы обо мне забыли! а вы оказывается из семейства бобовых Оооо.......

Ужос!!
А что- ERSA уже перестала продавать?
Глицерином еще можна SMD контакты поливать
