Всем привет! Такой вопрос: рисую деталь в Autocad 2008 во вкладке Model с штрихпунктирными (осевыми) линиями, размерами, штриховкой. И когда чертеж готов перехожу на левую вкладку , чтобы скомпоновать чертеж и послать на печать. А на этой вкладке я не вижу штрихпунктирные (осевых) линий, вместо них сплошные линии. По идее ,если на вкладке Model изображены как осевые- штрихпунктир , то и на других вкладках он тоже должен быть. Менял размер готовой детали , масштаб штрихпунктира на вкладке Model - все бестолку. Как- же эти штрихпунктиры на белом листе получить? Заранее спасибо!

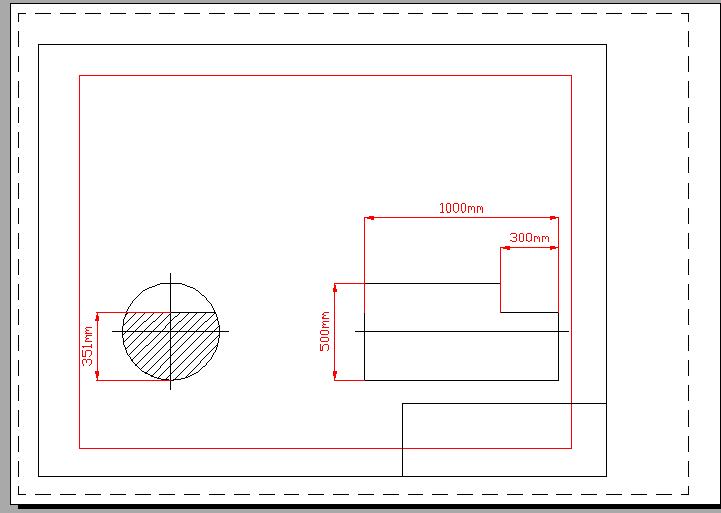

Но если чертить штрихпунктир на отдельном слое, то всё получается. Но это же не дело. Подскажите как на одном слое всё чертить? Так у меня получилось:
<<<<<<<<<<

Нада обратится в специализированный форум.

Можешь чертить всё в одном слое.но это очень неудобно в дальнейшем.Тяжело исправлять.Линии выглядят сплошными потому что расстояние между штрихами маленнькое измени в настройках на 1 к 4 или 1 к5
Рекомендуется в Автокаде (не мной а вообще) чертить на разных слоях (т.е. 1 слой осн линии. 2 ой штрихпунктир .3 ий жирные и.т.д.)всегда удобно что то добавить и изменить
Я с Автокадом знаком слабо (1 курсачь 3 года назад)За более дельными советами как советовалось выше на спецфорум.Если вопросы по CATIA V5 или FIDES то всегда пожалуйста только я думаю не в Компьютер & Co
P.S. Имхо конечно но А Кад отстой полнейший не стоит тратить время на изучение

Спасибо dirk182631!!!
