Купил люстру, сам подсоединил ее к проводам в потолке. Думаю, что правильно все сделал. Первые три года люстра работала как и положено ей. Лампочки не менял ни разу. Потом начали перегорать лампочки, Причем, только при включении выключателя в одном и том же положении. Иногда сразу после установки выключателя в этом положении взрыв и лампочке конец, иногда держится лампочка несколько дней, потом все равно умирает, но тихо. Иногда сразу несколько лампочек умирает, иногда по одной, но все - в том же положении выключателя. От выключателя горелым вроде не пахнет. Надоело уже менять так часто лампочки, да и не дешево это. Товарищ мне подсказал, что скорее всего это проблемы в выключателе и посоветовал его заменить. Но такой выключатель я даже и не знаю как вытащить (привык к советским...). Выключатель на 4 позиции: 1 - включается одна часть лампочек; 2 - включаются остальные лампочки; 3 - выключается первая часть лампочек; 4 - выключаются оставшиеся лампочки. Подскажите, пожалуйста, как называется такой выключатель (как мне его спрашивать в Baumarkt) и как его заменить.

Прикреплённые файлы

Скорее всего проблемы где-то в контактах. Скорее всего в патроне "искрит". Может и в выключателе. Но это реже бывает.

Да, я тоже думаю, что в контактах. Во всех патронах плотненько все, проверял уже не раз, да и чистые эти контакты там. А куда прикрепленный файл делся? Я же прицепил его.

Прикреплённые файлы

Подскажите, пожалуйста, как называется такой выключатель (как мне его спрашивать в Baumarkt) и как его заменить.

wechselschalter

А то, что он должен быть на 4 позиции, это как-то отражается в названии, или они все такие на 4 позиции? Ну, я первый раз сталкиваюсь с такими выключателями. Не бейте сильно)). А как его снять и заменить?

http://www.abload.de/img/wechselschalterzi0d.j...

вот так как то, у вас две клавиши?

а снять его можно открутив два счурупа по бокам.

что то не могу ваши файлы открыть.

Подскажите, пожалуйста, как называется такой выключатель (как мне его спрашивать в Baumarkt)

это называется Serienschalter

https://www.google.de/#q=serienschalter

Уже 2 раза цеплял файл и все его нет. Не знаю почему. Там фотка этого выключателя. На нем крышка, а как эту крышку снять?

Не хочет у меня германка файлы брать. На всякий случай сюда закачал:

https://cloud.mail.ru/public/2rBT/ocxjKXEmt
https://cloud.mail.ru/public/EJTz/DiAomC6Zs

Прикреплённые файлы

одна клавиша

Если люстра с трансформатором. то не хватает мощности. проверить указанную мощность и самерить потребляемую. Может нужно новый трансформсатор. Можно взять зарядноее с соответствующей мощностью.

без трансформатора

а выключатель не с диммером случайно?

Нет, без диммера. Я ссылку на фотографию выключателя давал. Может кто знает, как крышку (ну, саму кнопку включения/отключения) снять?

выдëргивайте его с силой, ничего не произойдет.

Хорошо, предположим выдерну, а назад "вдернуть" смогу)). Я помню в советских выключателях замыкающий контакт располагался прямо на крышке. Здесь, видимо, какая-то автоматика или электроника стоит. Или это чистый механический переключатель?

http://images.google.de/imgres?imgurl=http%3A%...

похоже у вас вот такой выключатель

зачем вам его назад "вдëргивать", вы же хотели новый выключатель?

насчет выдëргивания, я имел ввиду крышку с кнопкой.

Спасибо за ссылку! Ну, да, новый. Вы меня уж извините, но я не знаю, есть ли сейчас в баумарктах такие выключатели или нет, да и хотелось бы удостовериться, что это именно тот выключатель. Поэтому и спрашиваю про пути отступления назад - вернуть все как было. То, что вы прислали это на 4 позиции выключения/включения? Ну, я выше писал об этом.

вот вы даже описание в моей ссылке не прочитали, да это ваш выключатель. в любом можете поставить с двумя клавишами

это называется Serienschalter

У ТС одна клавиша и не простая, а волшебная: "на 4 позиции: 1 - включается одна часть лампочек; 2 - включаются остальные лампочки; 3 - выключается первая часть лампочек; 4 - выключаются оставшиеся лампочки", а Serienschalter подразумевает две клавиши, каждая из которых имеет два положения - вкл. и выкл.

выдëргивайте его с силой, ничего не произойдет.

Ну зачем же так грубо. Сначала вытаскиваем клавишу(может помочь маленькая отвёртка), потом снимаем крепёж рамки, а потом и саму рамку. После этого наполовину выворачиваем или винты/саморезы из коробки, или винты из лапок выключателя. Но это если выключатель нормальный, а у ТС какое-то чудо техники - совет может не подойти.

У ТС одна клавиша и не простая, а волшебная:

и называется это волщебство Serienschalter

еще вопросы ко мне естъ? коментатор

еще вопросы ко мне естъ есть?

К тебе, любителю хамить, их и не было, с чего это ты взял?

специалиста ты начал из себя корчитъ. коментируя ответы других людей.

но при этом не написав человеку ни одного делъного совета.

а вику тебе нужно изучатъ. удачи СПЕЦ

НП.

Я не пойму, что тут заладили, что у ТС выключатель с одной клавишей, где проблема заменить его на выключатель с двумя? даже удобнее будет.

Я не пойму

Разве ты не знаешь как работает нормальный выключатель с одной клавишей? У ТС выключатель с одной клавишей(но функционирует она, не ясно почему, как четыре)

выключатель с одной клавишей, где проблема заменить его на выключатель с двумя?

В проводах, но у ТС этого добра скорее всего достаточно.

Господа, успокойтесь, пожалуйста. Похоже, здесь все, так или иначе, разбираются в этом деле. Кроме меня. Еще раз прошу, если вас это не слишком затрудняет - дайте мне конкретный и четкий ответ, что за зверь у меня этот выключатель. Менять на другой тип я не буду. У меня съемная квартира. Я не полная тупица в электрике и с вашей помощью могу или заменить этот выключатель на такой же, но новый, или в старом зачистить контакты, если это конечно применимо к этому типу выключателя, поставить его обратно на место и радоваться оставшимся временем жизни...

amg1976 - конечно я читал описание по вашей ссылке, но при моем "знании" немецкого языка, что читал, что не читал - одно и тоже. Ну, забил я в Гуле этот текст, перевел его Гугл, сам что-то домыслил, и ничего не понял... Извините за мою назойливость, но хотелось бы довести это дело до какого-то логического конца, а вызывать хаусмастера и платить ему как минимум 60-70 евро, - это слишком накладно для меня.

Wiktor2016 - Что такое ТС выключатель? Это абревиатура? По-немецки это Serienschaltung? Я уже совсем запутался в этом многообразии ответов.

Что такое ТС

Здесь на форумах так называют Topic Starter, людей начавших тему.

По-немецки это Serienschaltung?

Serienschalter - это выключатель с двумя клавишами, а у тебя, с твоих слов, с одной, хотя по работе он и напоминает Serienschalter. Так что не ясно до конца - что предлагать.

У меня съемная квартира. ... вызывать хаусмастера и платить ему как минимум 60-70 евро, - это слишком накладно для меня.

Обратись в Hausverwaltung - пришлют электрика, а он разберётся - что к чему.

P.S. А может проблема в некачественных лампах? Такое тоже бывает, хотя и нечасто.

С электрикой на ТЫ... С подобным "чудом" не встречался ни разу... ну если учитывать то, что:
а) контактные группы патронов в порядке (достаточный прижим центрального лепестка, отсутствие окиси, надёжный контакт на "входной" колодке/клеммах самого светильника и ведущих от входной клеммы к самим патронам )
б) выключатель, ну почти тоже самое...
Встречал при плохом контакте почти подобную ситуацию, но в том случаи (да, лампы тоже не долго жили) но было визуально заметно очень частое мерцание и впоследствии
обнаружился нагрев колодки (окись), но там светильник был на веранде... Допустить, что в Германии пляшет напряжение... не думаю, отсюда склоняюсь к озвученному мною в а) и присоединюсь как
(сомнительный но вариант): качество ламп.

в проводке у него всё впорядке, а выключатель работает так, один раз нажал, зажглась одна пара ламп, нажал второй раз, зажглась вторая пара ламп, третий раз выключилась первая пара, четвёртый, выключилась вторая пара. На ТС, поставьте выключатель с двумя кнопками, и будет вам счастье.

Коллеги, а рассматривалась ли банальная праба... Может плафоны не рассчитаны под теплоотдачу лампы? Банальный перегрев?
Т.е., многие производители пишут на корпусах светильников max 15 Wt или 20Wt ...
PS
...хотя откровенные чудеса:
"Иногда сразу после установки выключателя в этом положении взрыв и лампочке конец, иногда держится лампочка несколько дней, потом все равно умирает, но тихо.
Иногда сразу несколько лампочек умирает, иногда по одной, но все - в том же положении выключателя"
Может стоит заодно проверить внутреннюю проводку светильника, хотя...
чудеса реально...

выключатель работает так, один раз нажал, зажглась одна пара ламп, нажал второй раз, зажглась вторая пара ламп, третий раз выключилась первая пара, четвёртый, выключилась вторая пара.

Как называется такой выключатель, который без помощников от прикосновения пальца узнает, что от него хотят и умеет считать до четырёх.

Кстати, а как отключить вторую пару ламп(4 раз) не отключая первую(3 раз).

Druckfolge-Serienschalter-Einsatz

ты читать умеешь ?

http://images.google.de/imgres?imgurl=http%3A%...

ещё раз для особо одарённых.

Коллеги, а рассматривалась ли банальная праба... Может плафоны не рассчитаны под теплоотдачу лампы? Банальный перегрев?
Т.е., многие производители пишут на корпусах светильников max 15 Wt или 20Wt ...
PS

У моей знакомой такая же фигня была, и лампы меняли и саму люстру тоже, всё тоже, сгорает и всё тут. Потом напрягли електрика, так он нашёл плохой контакт в распред коробке, всё сделал путёво и сейчас ничего не перегорает.

Если честно, то в причину перегара с плохим контактом в САМОМ светильнике ещё пойму...но в распред...
С распред (если толково делали) идёт на группы свет отдельно, розетки отдельно... Не очень просматриваю
зависимость... Хотя надо отметить - 100% полтергейст (я о истории ТС).

самому не верилось, как так плохой контакт в распред. коробке и лампа. Но когда он открыл коробочку там всё было чёрное и попахивало подгоревшим.

С лампочками все нормально. Например, в люстре в другой комнате с двухпозиционным выключателем (вкл/выкл) за 13 лет перегорела только одна лампочка.

Провода в проблемной люстре проверял только пробником. А как еще иначе? Все разбирать? Да и люстра-то новая. Давно еще один знакомый мне говорил, что действительно возможно проблема кроется в щитке. Говорил они (WIRO - "Жить в Ростоке") экономят и какой-то автомат не ставят. Ну, не знаю, не спец.

Druckfolge-Serienschalter-Einsatz ты читать умеешь ?

Да вроде немного умею и на это слово сразу обратил внимание, но посчитал главным - Serienschalter и в обычном двухклавишном понимании - в чудеса четырёх нажатий как-то не верилось. К тому же сам такие не монтировал и не использовал.

С лампочками все нормально.

Но обрати внимание как это чудо-выключатель работает со Sparlampen:

"In Verbindung mit Sparlampen geringer Leistung, kann es zur Selbstzündung der Sparlampen kommen. Abhilfe: Kompensator parallel zur Sparlampe anschließen".

http://www.schalterversand.de/Unterputz-Schalt...

но посчитал главным - Serienschalter и в обычном двухклавишном понимании. К тому же сам такие не монтировал и не использовал.

а как одна клавиша, специалист

Да, я читал эту информацию. Но как следует перевести не смог и поэтому до конца не понял. Вообще удивительно, так не должно быть. Я покупаю люстру, лампочки. И вдруг выясняется, что люстра нормально с энергосберегающими лампами работать не будет, пока не установишь какой-то компенсатор. Ну что за хренотень такая? Когда я покупал эту люстру такие лампы уже тогда были не в новинку (13 лет назад). Я как обычный нормальный пользователь должен просто вкрутить эти лампочки и наслаждаться светом, а не задумываться над дополнительными устройствами.

Я как обычный нормальный пользователь должен просто вкрутить эти лампочки и наслаждаться светом,

Верно, так и было: "первые три года люстра работала".

И вдруг выясняется, что люстра нормально с энергосберегающими лампами работать не будет, пока не установишь какой-то компенсатор.

Тут или лампы другими стали за 13 лет, или компенсатор "полетел"(если он там есть).

P.S. Обратись в Hausverwaltung - пусть их спецы разбираются.

Это 40 ойро только за вызов + работа. Не знаю. Или есть вариант оплаты хозяином дома (WIRO)?

А что за "компенсатор" такой

Это 40 ойро только за вызов + работа.

У всех наверное по-разному. У нас проблемы мелкого ремонта не требуют дополнительных расходов. (Вот недавно, в июне, покрытие пола меняли в одной комнате, по нашей просьбе - мы ничего не платили.)

А что за "компенсатор" такой

Посмотри тут:

http://www.schalterversand.de/Unterputz-Schalt...

(Под картинкой - Beschreibung.)

или тут можно почитать(7 стр.):

https://www.busch-jaeger.de/uploads/tx_bjepros...

А что за "компенсатор" такой

http://www.elektro-wandelt.de/Busch-Jaeger-659...

а не задумываться над дополнительными устройствами.

ну и не задумывайся, выкини этот выключателъ поставъ обыкновенный серийник.

и наслаждайся светом.(делов то)

выкини этот выключателъ поставъ обыкновенный серийник

Я живу в съемной квартире, где все должно быть так, как я ее принял.

Wiktor2016 Круто! Ну, замена покрытия пола - это не совсем мелкий ремонт. Конечно все зависит от фирмы хозяина. У нас в Ростоке эта WIRO (Whonen in Rostock) - вообще отморозки какие-то. Я живу здесь уже 13 лет, пружины в замках межкомнатных дверей ослабли и толком защелки не работают, линолеум - понятное дело, поистерся, особенно на кухне и т.п. Ничего они не делают, только бабло снимают. За любое обращение к ним надо платить. А если кто сдает квартиру, то от Кауциона как правило ничего не остается.

Поставить серийник, "больной" снять. Будете переезжать, обратно втыкнёте старый.

Я живу в съемной квартире, где все должно быть так, как я ее принял.

ну точно, как дети малые

а положить этот выключателъ на полку, и при выезде, опятъ его поставитъ. нелъзя?

вообще то твоё дело, делай что хочещ

Енто "чудо" (http://www.elektro-wandelt.de/Busch-Jaeger-659...) типпо сглаживающего фильтра... Гаситель импульсных помех.

Так оно и есть...я уж засомнивался https://avselectro.ru/catalog/4217-aksessuary-... великое изобретение, емкость за 10 евро - БЛЕСК

Господа, извините, что ветку поднимаю, но может быть дополнительная информация что-то определит. Я все-таки снял крышку вместе с конпкой, как мне и советовали. Дальше разбирать не решился. Там 2 очень тонких проводка: один красный, другой красный с черным, еще 2 проводка не задействованы. На самой крышке изнутри есть маркировка фирмы: Berker; номер: 22539; маркировка в круге: 1/4 2 и значек переменного тока (только написано это как дробь с числителем 1, и в знаменателе 4 пробел 2). Похоже на это (?):

http://www.ebay.de/itm/Berker-S-1-Schalterprog...

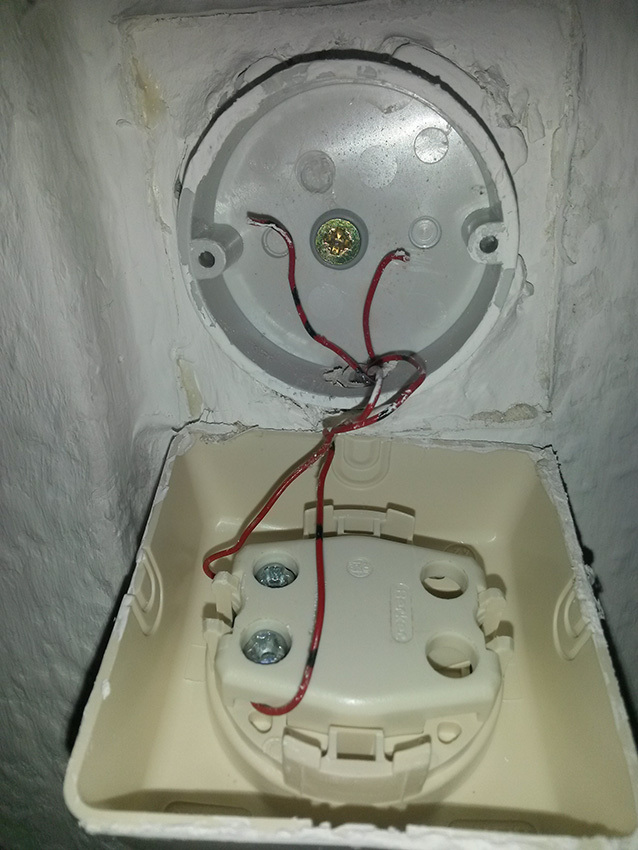

Фото прикладываю.

Прикреплённые файлы

Как вариант (могу ошибаться):
а) проводку делал дилетант полный (сечение провода)
б) скорее всего имеем одну фазу которая (предполагалась?) к коммутации для трёх нагрузок, одна из которых у Вас задействована.
PS
Вам УЖЕ СТО раз советовали: этот вынуть ПОЛОЖИТЬ В КЛАДОВКУ, новый поставить. Будете съезжать - в обратной последовательности!
Хотя я ОЧЕНЬ сомневаюсь что "грешит" выключатель...
PPS
Сечение провода УБИЛО...

Сечение провода УБИЛО...

Да уж, Это вообще телефонный провод. Да и подключение странное. Как коммутируется две нагрузки с помощью всего двух проводов?

Сечение провода УБИЛО...

И я о том же! Правда эти провода очень жесткие, но дело то именно в сечении.

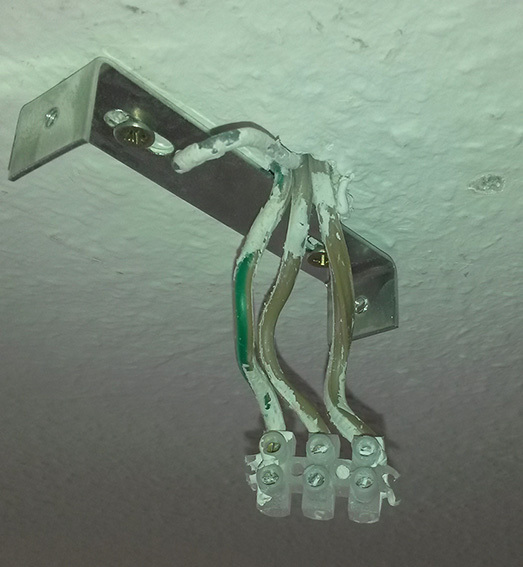

А вот что у меня на люстре (фото прикладываю). Четвертый провод - это не провод, а стальной крючек для подвески

УЖЕ СТО раз советовали

Это и так понятно. Я пока с этим хочу разобраться.

Прикреплённые файлы

А вот что у меня на люстре

Все больше непоняток. Три провода. Фаза, ноль и "земля". Каким образом у вас коммутируется две различные нагрузки? Судя по подключению выключателя и проводам в люстре, при таком раскладе люстра должна работать только в двух положениях, т.е. "ВКЛ" - "ВЫКЛ". Или где-то что-то намудрено..

всё что тебе тут советовали можещ забытъ.

у тебя совсем другая система. то что ты сейчас показал это не выключателъ.

это Taster. когда ты его включал. то где то были слыщны щелчки. скорей всего с

разпределителъного щитка. а провода при таком деле правилъные.

Да и выключатель у вам не совсем Serienschalter. Обычный однополюсный кнопочный выключатель. Судя по проводам на выключателе, смею предположить, что он управляет какое нибудь низковольтное реле которое стоит где нибудь в щитке

это Taster.

Осталось только разобраться с проводами в люстре. Там скорее всего на желтом проводе ноль сидит, и две фазы из щитка приходят. Тогда все сходится.

ПС В этом случае, выключатель точно не причем. Искать надо релюшку, возможно что то с ней.

эта система со времён DDR.

а в осталъном ты прав.

.

Так, для информации, вот ваш Taster

http://www.ebay.de/itm/DDR-Lichtschalter-Platt...

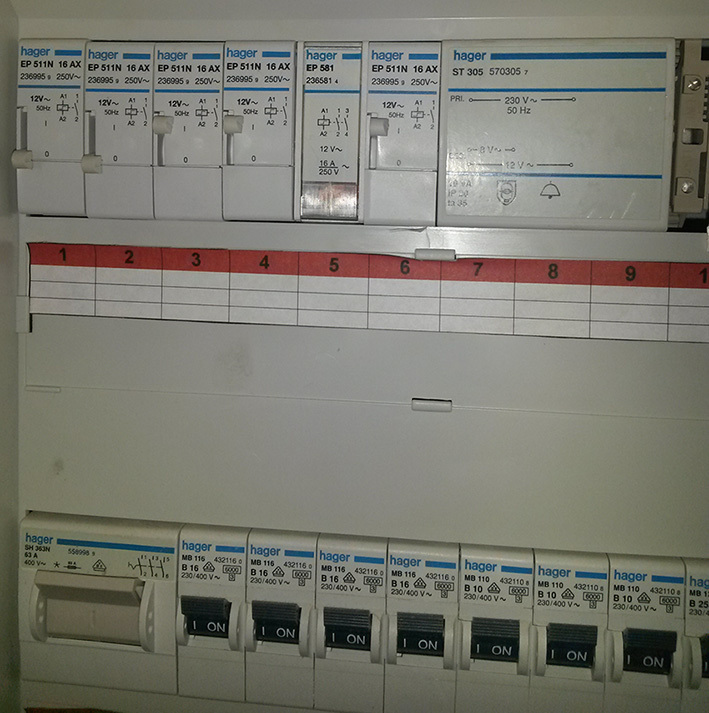

Да, все правильно. Щелчки слышны, и каждый раз, когда я включаю любой верхний (а может и не только верхний) свет: на кухне, в комнатах, в корридоре, в ванной. И щелчки раздаются при этом из щитка в ванне. При каждом включени ручка (кнопка, не знаю как сказать) реле в блоке реле переходит в противоположное положение. Вот сейчас включил свет в корридоре, ванной и в комнате и три релешки "отщелкнулись" (см. фото)

Прикреплённые файлы

При каждом включени ручка (кнопка, не знаю как сказать) реле в блоке реле переходит в противоположное положение.

Пятая релюшка управляет вашей люстрой HAGER EP581

http://www.hager.at/e-katalog-neuheiten/reihen...

Тут стоимость

в верху стоят релюшки. вот они и включают свет.

можиш найти ту которая относится к твоей лампе. и заменитъ её.

но я не думаю что причина в ней.

но я не думаю что причина в ней.

Я тоже так не думаю, но ведь что то приводит к перегоранию ламп

Если простым языком - что такое тастер? Да, это все построили еще в ГДР, но дома в превосходном состоянии.

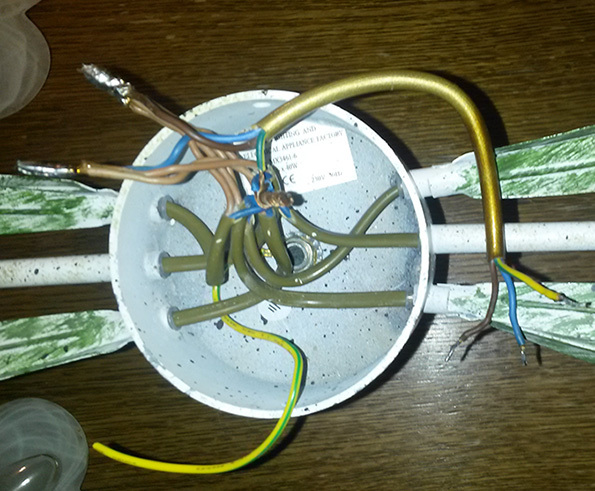

А вот провода в люстре (см. фото)

Прикреплённые файлы

Если простым языком - что такое тастер?

Я ж вам написал, кнопочный выключатель. Нажал, контакты замкнулись, отпустил контакты разомкнулись. Он управляет реле, установленном в щитке, а именно пятым. 7,8,9 в вашем щитке это трансформатор, 12 вольтовый. От него 12 вольт, через тастер поступает на реле. Поэтому и проводки такие тонкие.

А через контакты реле, 230 вольт поступает на люстру.

Начинаю понимать. Спасибо, ребята. Это уже конкретика. А почему на этой релюшке нет ручки (кнопки)? Может быть я в люстре не так провода соединил? Так ведь работала же люстра нормально первые годы. Если это дело в реле, тогда может быть бесплатно хаусмастер починит? Хрен их знает, я никогда еще не вызывал хаусмастера, кроме как при подключении электроплиты.

ты не торопися всё под сказыватъ.

тут естъ специалист Wiktor2016. подождём что он умного скажет.

ну вот почти всё выложил

Как мне поступить?

А почему на этой релюшке нет ручки (кнопки)

Есть, если нажмешь на нижнее поле из оргстекла, ты сымитируешь сигнал с тастера, и люстра должна включиться, точно так же как и с тастера.

В люстре у тебя все нормально, причина не в ней. Возможно или контакты на релюшке подгорели, или что более вероятно (как ты говоришь перегорают все время на одном и том же положении) провод подключенный к релюшке имеет плохой контакт. Там виндовые клеммы, возможно ослаб один из винтов.

Чудес не бывает. Электрика, наука о контактах, нужно просто найти, где этот плохой контакт.

ты не торопися всё под сказыватъ.

Да ладно уж, людям надо помогать. Когда нибудь и тебе помогут

Как мне поступить?

Если сам не силен, лучше обратиться с специалисту.. Объясни хаусмастеру проблему, пусть вызовет электрика. Это его прямая обязанность

Подобного чуда я ещё не встречал...писец...управлять релюхой...
Это ноухау DDR? Капец... В чём СМЫСЛ такого решения?
PS
Про "клацы" - щелчки не говорилось, потому даже в голову такого бреда не могло прийти...

Да, все так, там действительно нажимается эта пластинка. Ну, достать и обследовать эту релюшку для меня это высший пилотаж...))). Что посоветуете? Или хаусмастера все-таки вызвать?

Ясно. Спасибо! Я так и сделаю. Спасибо всем!

это не выключателъ.это Taster

Ой, а три дня назад он у тебя Serienschalter назывался(пост 9) и когда я заметил, что это не так (пост 22) ты нахамил.

Да, все правильно. Щелчки слышны, и каждый раз

Долго же ты молчал ... .Партизан! Теперь всё встало на свои места с твоей "волшебной клавишей" "на 4 позиции: 1 - включается одна часть лампочек; 2 - включаются остальные лампочки; 3 - выключается первая часть лампочек; 4 - выключаются оставшиеся лампочки".

HAGER EP581

Кнопка из ГДР, реле из ФРГ - винегрет/салат какой-то в доме у ТС.

тут естъ специалист

Да уж куда нам до таких спецов по хамству и serienвыключателям!

Я не молчал)). Пока набрался смелости и снял коробку, снял люстру, сфотографировал все это. Ведь сначала мнения были разные - можно ли снимать коробку и т.п. В любом случае я всем благодарен за оказанную помощь и терпение...)))

о спец не смог мимо пройти, молодец что отметился.

но я не виноват, что Сергей уже всю славу забрал. я его просил немного тебе оставитъ,

но как часто тут бывает, кто успел тот и получил. но ты нерастраивайся, заходи по чаще.

по болтаем

Пока набрался смелости и снял коробку, снял люстру, сфотографировал все это.

столъко лищних телодвижений

а нужно то было всего лищ фото разпредщидка.

Подобного чуда я ещё не встречал...писец...управлять релюхой..----

ты значит не в теме , вся система умныи дом построена именно на таком принципе , a такое реле ои какая редкая вешица , и дорогая оответственно , так что ето не бред ето протеишая система умного дома ,

Кирилл, я как раз встречал, и мало того - ДЕЛАЛ... Но я как понимаю, речь же идет ДАЛЕКО не о УМНОМ доме... или что пропустил?
Или дом местами умный а местами... Я имел ввиду то, что не встречал: тут умный а тут х/з что... такого колхоза в Германии ... или я опять чеЙто упустил?

ну низнаю скок вы переделали наверно еще мало ,но зажигание лампочек через реле ето нормальныи принцип , и там свет во всей квартире через реле , на всех лестницах в подъездах стоят реле ето не х/з что а тут удивляетес , умныи дом ето те же реле которыми ты можеш управлят через комп вот и вся раздница , я уж не говорю о магазинах там все освешение на реле зачастую , тут ток реле на 12в ето вас беспокоит а по мне так плйус наоботот , на слаботоцхку нет никакои регламентации лож как хочеш , в слушае с утп кабелем можеш поставит 7 выключателеи на один кабель а ну к постав 7 выключателей с проводом 1,5 , слово зааа--ся еше мягкое , а на слаботоцку ест выключатели на 6 кнопок например в одном подразетнике , а то реле которое у него стоит на 4 счелчка вооше редкост ,я такое ставил -так заказывал и т к небыло в стоке, по краинеи мере за время моей практики я делал дома на реле чисто и именно на таких 12в а магазины ток так и делаю , кстати свои дом я сделал именно с реле на 12в

Ув. коллега, тема открытая ТС и её наполненность сопутствующей информацией не дала мне пиСчу для рассмотрения (не считая сечения проводов и "щелчки")
проблемы под углом УД !
Я не возьмусь мерятся с Вами ....ми в познаниях, а уж тем более кто сколько, и в каком объёме сделал/знаком/проектировал... Воспитание не то-С
Вы крайне невнимательно прочли последнюю строчку моего поста. Меня СОВЕРШЕННО не удивляет управление по слаботочке, меня удивляет что данная концепция
была применена ЧАСТИЧНО и в отдельно взятой квартире (если отталкиваться от данных ТС). На сим позволю откланяться признав Ваше неоспоримое превосходство в данной области.

воспитание позволйает поднацхиват знацхит , )))) странное оно у вас как васха последнйайа строцхка на которуйу вы ссылалис )))))) а диссусийа она и ест дисскусиийа не более и то цхто йа сказал по своену опыту видно вас задело , лан забыли и закрыли тему)))

Да куда уж нам то :-)... а вот Ваша манера писать с ошибками и в манере 16-летних юнцов...не то что бы задела...так...лишний раз убедила :-)
Удачи Вам!

да нет , ето транслит а не ощибки что вижу то правлю сразу , поледнее слово за вами уговорили , пуст так и будет , ну а насчет 16 летних вы полстили ))))

Поставить серийник, "больной" снять. Будете переезжать, обратно втыкнёте старый.

Как мне поступить?

правильно подключить 3 провода лампы с 3 проводами с/из потолка :)

подсказка у вас в люстре 2 группы ламп коричневый и синий (цвет должен бы быть или тоже коричневым или чёрным)

и общий N который какой то умник сделал проводом PE а не синим

Ну, все правильно. Я так и сделал в самом начале. На люстре один общий N, я его к проводу зеленый с коричневым на потолке и подсоединил. А две фазы (2 коричневых на потолке) - к двум группам ламп.

Прикреплённые файлы

Ну, все правильно. Я так и сделал в самом начале. На люстре один общий N, я его к проводу зеленый с коричневым на потолке и подсоединил. А две фазы (2 коричневых на потолке) - к двум группам ламп.

т.е. ноль коротишь на землю экономишь или убить кого задумал ? :)

проверь четвертый провод с/из потолка может это и есть N ноль :)

ну или фото проводки в щитке дай

Поставить серийник, "больной" снять. Будете переезжать, обратно втыкнёте старый.

А все тему прочитать слабо? Там Serienschalter" не нужен. Там установлен обычный Taster, который управляет низковольтовым реле.

проверь четвертый провод с/из потолка может это и есть N ноль :)

Нет там у него четвертого провода, там их всего три.

А все тему прочитать слабо? Там Serienschalter" не нужен. Там установлен обычный Taster, который управляет низковольтовым реле.

и что я упустил ? :)

ТАМ Stromstoßschalter скорее всего НЕ нужен

а достаточно Serienschalter

конечно если есть знания как сделать и вернуть как БЫЛО :)

Нет там у него четвертого провода, там их всего три.

я столько не пью :)

правильно подключить 3 провода лампы

И здесь у него все правильно...

В данном подключении у него коричневый первая шальтгруппа, синий вторая шальтгруппа, желто/зеленый - общий ноль.

В потолке коричневый - 1 шальтгруппа, второй коричневый 2 шальтгруппа. Желто/зеленый - ноль.(исходя из того, что раньше все работало без проблем

Надеюсь ты не будешь утверждать, что ошибка возникает из за неправильного цвета проводов?

я столько не пью :)

Непохоже, повторю еще раз, читать надо все ветку, а не ее окончание. ТС писал, да это и отчетливо видно на фотке, четвертый, это крючек для подвески люстры.

Непохоже

спроси тогда у ТС :)

Тааак, вот тут меня и зацепили)). Нет, на потолке только 3 провода выходят: 2 коричневых и один с коричнево-зеленой полосой. На фото выше это видно. Четвертый - это просто стальная петля для подвески. На самой люстре есть еще один провод желто-зеленый. Видимо, это земля, т.к. он подсоединен к стальному корпусу люстры и там значек земли приклеен. Фото проводки в щитке не смогу дать, это надо разбирать его что-ли. Я выше давал фото самого щитка.

Прикреплённые файлы

Фото проводки в щитке не смогу дать, это надо разбирать его что-ли.

если не можешь снять лицевую панель щитка

тогда НЕ лезь

не сможешь даже заменить возможно барахлящий Stromstoßschalter

и тем более проверить правильность подключения проводов идущих к люстре

без этого это всё гадание на кофейной гуще

зови электрика который вскроет щиток

или попробуй вкрутить LED лампы

которые не греются

возможно твои лампы как здесь уже написали слишком мощные для ЭТИХ плафонов

и просто сгорают от перегрева

можешь ещё в люстре разъединить все N провода

и соединить их все на один WAGO клеммник

Не уверен, но, как мне кажется, я правильно сделал соединение проводов в люстре и подсоеденил ее к проводам в потолке. На люстре написано max. 6х40W, у меня были все лампы по 30W. А вот еще, может быть это тоже важно? Я на люстре одну и вторую группы проводов скрутил и опаял оловом, а общую скрутку просто так оставил, ничего не паял. Разница в сопротивлении будет конечно. Это критично?

Прикреплённые файлы

Разница в сопротивлении будет конечно. Это критично?

так здесь это уже в самом начале говорили - может быть причина в плохом контакте

как уже сказал для надёжности соедини все N провода через WAGO клеммник

и не заморачивайся с пайкой

Понятно. А у меня же на N надо соединить 6 проводов только от люстры и еще 1 провод переходник для подсоединение к общему проводу на потолке. Итого 7 проводов, а в этом клеммнике только 5 ячеек. Или я не так понимаю этот клеммник?

Итого 7 проводов, а в этом клеммнике только 5 ячеек.

возьми WAGO 773 серию с 8 портами

или скрути 2 пары проводов и используй WAGO 221 или 222 серии на 5 портов

Еще немного терпения...))). Дурацкий вопрос сейчас задам. Воткну я в клеммник 6 проводов, которые идут в люстре. А на выход из люстры этого N провода и для подсоединения к потолку мне нужен седьмой провод. Куда его в клеммник втыкать? Т.е. он должен объеденить эти 6 проводов и выйти одним проводом к потолку. Написал как мог. Не бей сильно...))

спроси тогда у ТС :)

Что я должен у него спрашивать? Он уже все здесь в подробностях написал. Читать надо внимательно

возможно барахлящий Stromstoßschalter

Нет там никакого Stromstoßschalter, У него в щитке вот такая релюшка стоит.

Все уже разжевано, пить завязывай

Или я не так понимаю этот клеммник?

У тебя все провода там пропаяны, насколько видно. Если это так, то с WAGO пустая затея. Ничего это не даст

Нет там никакого Stromstoßschalter, У него в щитке вот такая релюшка стоит.
Все уже разжевано, пить завязывай

нет так нет :)

обзови хоть Fernschalter хоть Stromstoß-Schaltrelais хоть просто Stromstoßschalter (Impulsrelais)

будет эта последовательность включения-отключения как у ТС

Serienschalter 1 + 1 Schließer

mit Schaltfolge 0 - Kontakt 1 (1-2) - Kontakt 2 (3-4) - Kontakte 1 + 2

:)

Воткну я в клеммник 6 проводов, которые идут в люстре. А на выход из люстры этого N провода и для подсоединения к потолку мне нужен седьмой провод. Куда его в клеммник втыкать?

"втыкай" 7 провод в этот же клеммник где и 6 проводов

они ВСЕ в клеммнике к одной шине подсоединены

Спасибо!

будет эта последовательность включения-отключения как у ТС
Serienschalter 1 + 1 Schließer
mit Schaltfolge 0 - Kontakt 1 (1-2) - Kontakt 2 (3-4) - Kontakte 1 + 2

Что сказать то хотел?

Спасибо!

Только учти, что 8 fach WAGO klemme предложенная выше, предназначена для массивного кабеля, т.е. одножильно сечением до 2.5 кв.мм. Тебе же необходима клемма для многожильного провода, как было показано еще выше. *оранжевая, с зажимами) На восемь проводов таких клемм я не встречал, нужно брать две на пять и перемыкать.

Но повторяю, если там у тебя все пропаяно, то игра не стоит свеч.

или скрути 2 пары проводов и используй WAGO 221 или 222 серии на 5 портов

Опс, пропустил. Как вариант пойдет, но не лучшее решение. Чем тебя не устраивает пайка?

Ребята, всем спасибо! Еще вопрос. Я правильно подсоединил люстру к потолку (см. мою схему)?

Я правильно подсоединил люстру к потолку (см. мою схему)?

Правильно

Когда у нас стали перегорать лампочки вот так же, как у вас, в люстре, то через некоторое время сломалась как раз сама люстра. В той части, где перегорали лампы.

Дело не в выключателе. Дело в люстре.

Не совсем вас понимаю. Что значит сломалась люстра именно в том месте? Там ломаться то нечему. Самое главное это целостность проводов, надежность контактов и мощность ламп в допустимых пределах, ну, само собой - правильность подключения.

Дело не в выключателе. Дело в люстре.

Ох, мадам, я вас умоляю, не смешите

В той части, где перегорали лампы
