Хочу реанимировать ветку Электроплита,кабель.

Потому что есть проблема с подключением.

Может кто подскажет?

Спасибо.

проблему опишите.

Вот мой разъём.Кабель обыкновенный , 5 концов.Понятно,что жёлтый земля,а остальные куда?

желто-зеленый-земля, синий-N, а три других на фазу.

подключение на Starkstromdose, обычная розетка не подойдет

У меня сейчас подключена другая плита.Розетка не простая...там 380.

Что вы можете сказать об этой плите?

обычная, отдельно (от духовки) стоящяя плита с управлением на плите

Кабель вот такой.

Хотелось бы узнать,сколько жрёт она?

а три других на фазу.

А в какой последовательности?

Хотелось бы узнать,сколько жрёт она?

на полной мощности 6 kw в час.

Я плохо разбираюсь в этих делах.Ну чтоб картошку пожарить,много возьмёт?

А в какой последовательности?

черные на L1 и L2

коричневый вообще не подключайте. ни в коробке, ни на плите.

Ну чтоб картошку пожарить,много возьмёт?

что бы картошку жарить, такая плита не нужна.

хватит одноконфорочной

коричневый вообще не подключайте

А он у нас в розетке включен,у нас старый дом,система такая дурацкая.Но без него ни как...

что бы картошку жарить, такая плита не нужна.

хватит одноконфорочной

Да то ясно,но дырка то в столе есть...

черные на L1 и L2

может коричневый в средний?

может коричневый в средний?

если на самой плите есть такая возможность, то почему бы и нет.

эта клемма всё равно тогда пустая.

Спасибо Стёпа!

может коричневый в средний?

не экспериментируйте.

Проверьте в розетке сколько фаз, две из них соедините с кохфельд, а третий провод заглушите или обрежьте.

А вот и не получается!

А что конкретно не получается?

может соседа позвать?

Люблю юмор,сам юморист,но сейчас не до смеха.Жены пилит как Дружба

Короче,дом старый.В стене розетка с 3 мя кабелями.Жёлтый,синий и коричневый.А кабель с плиты,что сейчас стоит,5 кабелей,подключается так,....жёлтый-жёлтый,синий-синий,а вот к коричневому цепляются два чёрных и коричневый.Остальное я уже всё писал...Как то так....

А это кто писал???

У меня сейчас подключена другая плита.Розетка не простая...там 380.

В стене розетка с 3 мя кабелями.Жёлтый,синий и коричневый.

выход один, искать 380 вольт.

а у старой плиты тоже две фазы?

может у тебя синий провод тоже фаза?

проверь!

Вот так у меня подключается к плите.

может у тебя синий провод тоже фаза?

Да чёрт его знает!!

Я не электрик.Ну по логике соображаю.Если выход всего 3 провода,значит один 220,один 380 ,один 0

Короче электрика надо звать,если меня за это время баба не убьёт!!

Коричневый провод заизолируй конец или отсоедени от гнезда, на стенке (это третья фаза она не нужна при этом подключении)

Почему иммено коричневый, это чтоб ты не морочился. Можешь конечно коричневый соединить, только вместо одного из чёрных.

Не забудь рубильник выключить, прежде чем стыковать или отсоединять кабель.

в плите к L1- подключите чёрный провод который между синим и жолто-зелёным к L2- коричневый к N -синий к последнему земле - жолто-зелёный.

в резетке к коричневому - коричневый и чёрный провод который между синим и жолто зелёным , синий к синему и жолто-зелёный к жолто-зелёному.

там работы ровно на 10 минут ... бутылка пива ... ну и конечно картошки пожарить.

В стене розетка с 3 мя кабелями.Жёлтый,синий и коричневый.А кабель с плиты,что сейчас стоит,5 кабелей,подключается так,....жёлтый-жёлтый,синий-синий,а вот к коричневому цепляются два чёрных и коричневый.

и что? в чем проблема

просто в твоей квартире нет трёх фаз. у вас Wechselstrom. то есть 230 вольт.

да тут пол германии еще сидят на одно фазном подключении.

Я не электрик.Ну по логике соображаю.Если выход всего 3 провода,значит один 220,один 380 ,один 0

ТРИ ФАЗЫ И ЕСТЬ 380 ВОЛЬТ, (или иногда пишут 400 вольт)

Одна фаза и N (синий провод) 230 вольт

Вот так у меня подключается к плите.

три провода из стены L , N , G нет никак 3 фаз

мощность старой плиты какая ?

сечение провода в стене какое ? 1,5 mm² (d=1,38 mm) или 2,5 mm² (d=1,78 mm) или 4,0 mm² (d=2,26 mm) ?

автомат в щитке на плиту на сколько ампер ?

мощность старой плиты какая ?

Старая плита Zoppas 21S.

автомат в щитке на плиту на сколько ампер ?

Это вы с кем щас разговариваете?

да тут пол германии еще сидят на одно фазном подключении.

И как подключить?

между синим и жолто-зелёным

Они рядом сидят....

Это вы с кем щас разговариваете?

с человеком который собрался спалить проводку :)

в плите и резетке рядом сидят...

в кабеле чёрный провод сидит между синим и жолто-зелёным

И как подключить?

возьмине в руки неонку или тестер,тыкайте в каждый провод и делайте фото,также фото автомата,выложить фото сюда,вам подскажут...

В стене розетка ...

Может коробка с клеммником?

... с 3 мя кабелями

Может кабель с тремя жилами?

А кабель от плиты, что сейчас стоит, имеет 5 жил и подключается так: жёлтый-жёлтый, синий-синий, а вот к коричневому цепляются два чёрных и коричневый.

Т.е. электроплита подключена к однофазной сети 220 В. Значит новую можно подключить к "розетке" так: "жёлтый-жёлтый, синий-синий, а вот к коричневому цепляются два чёрных".

Уже делал.Пикает,но не включается...

Уже делал.Пикает,но не включается...

Скинь точное название плиты: буквы, цифры ...(может в инструкции ещё какие схемы есть?)

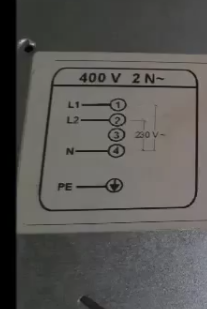

например такой:

Anhang

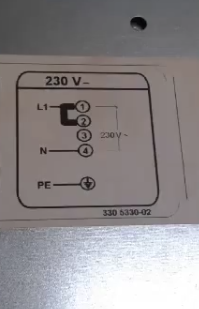

Попробуй так:

подключить к "розетке": жёлтый-жёлтый, синий-синий, коричневый-коричневый

подключить к плите: жёлтый-"земля", синий-ноль(N), коричневый-L1, перемычка между L1-L2

Anhang

Лан,по пробую...

Лан,по пробую...

Осторожно! "Не уверен - не (обгоняй) лезь!"

Кстати, если в "розетке" два чёрных на фазе можешь оставить(пока пробуешь) . На плите посади их(два чёрные) на одну клемму и поставь перемычку.

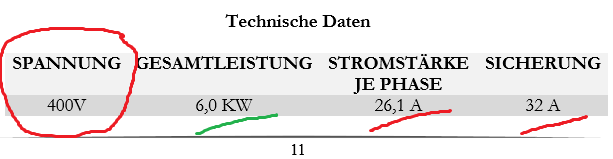

Нашёл обе инструкции на твои плиты - старую и новую. Старую можно сажать на одну(у тебя), две и три фазы.

А вот новую только на две согласно инструкции.

Поэтому может не стоит экспериментировать ?

Anhang

См.

Anhang

Пришёл электрик и подключил

Пришёл электрик

С этого и надо было начинать

и подключил

Так всегда бывает, если сам ... не специалист!

А то!

фото результата скинь пожалуйста.
