растолкуйте смысл надписей на вентиле
На его корпусе указано : 80К - 1/4
На бумажной коробке написано - SIZE 1/4
Я взял линейку и померил диаметр подсоединительного отверстия
получилось ок. 11-13 мм (11мм - по вершинам витков, 13мм - по впадинам), шаг резьбы - ок. 1,3 мм
Дырка , которую видно внутри корпуса на правом вентиле - ок. 6 мм
Я предполагаю, что 1/4 - это 1/4" т.е. четверть дюйма. Диаметр прохода внутри вентиля. Так ?
А какая у него присоединителъная резьба ?
Речь идет об игольчатых вентилях фирмы FUJIKIN (Япония)

_

Так 1/4 дюйма, как и написано.

тогда я прошу добавить : какой диаметр имеет резьба 1/4 дюйма ( в миллиметрах ) ?

Есть дюймовая резьба G и R. В миллиметрах диаметры разные!

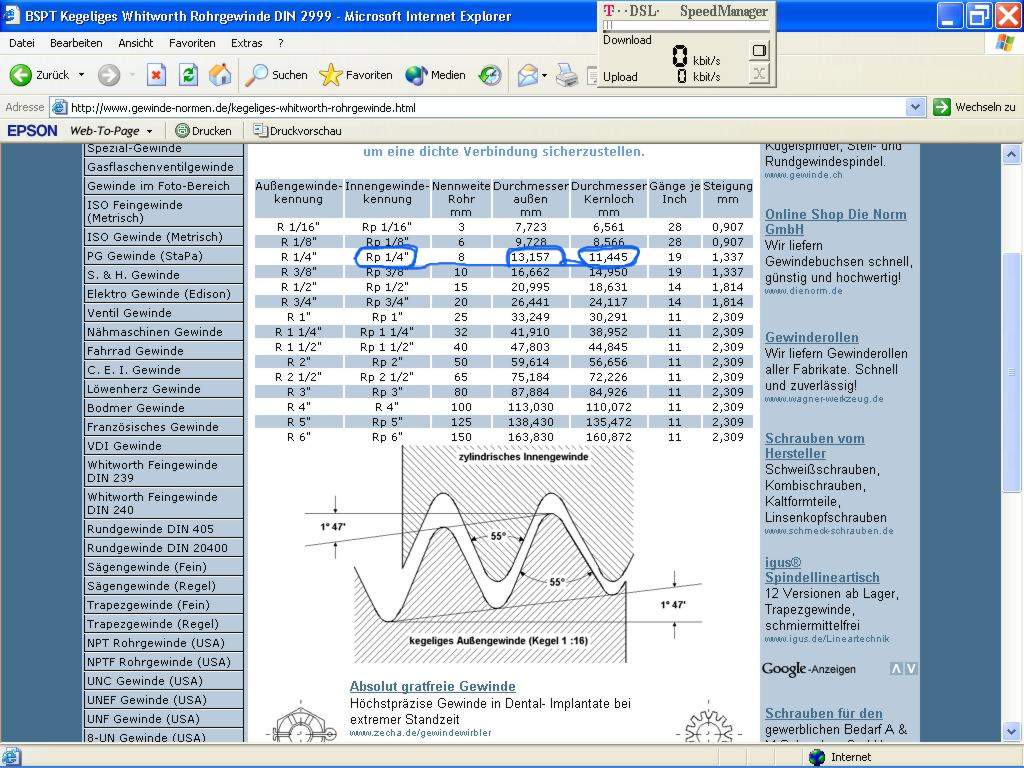

http://www.gewinde-normen.de/ventil-gewinde.html
Tут поищите!

Впадины или по научному Аусендурхмессер есть 13,16 мм
Вершинки зубцов - Керндурхмессер есть 11,45 мм
это для вашей внутренней Рооргевинде 1\4

Блин как в англии , когда в школу не ходили : дюйм : 48,9999мм , ....и далее ........, 1/2 - 24мм, .... 1/4- 12мм

а чё вы ето не проходили?

1 Zoll=25.4мм (1 центнер=50кг)

Да забыл сразу спросить,: куда ето ты хочеш паровой винтель воткнуть ???

Я по другому слышал ( провисеональный жаргон сантехников ) целая, трёшка , половинка, четвертак , осмушка . ----- диаметер бутылки

Диаметры одинаковые. Разница в форме. G-Gewinde прямая и поэтому при скручивании не selbstdichtend, а R или Rp-Gewinde коническая и поэтому при скручивании теоретически! selbstdichtend.
Размер остается 1/4 дюйма. Так как при скручивании я бы все равно резьбу паклей обмотал, прежде чем использовать, это различие не имеет значения...

ну ты и дотошный ну не помню я уже сколько это в миллиметрах

Я эту табелле тоже в голове не держу! Но, как выше указано- цоль и дюйм не одинаковы в мм!

Zoll и дюйм это одно и тоже по немецки и по русски, а также по английски inch. Равен 25,4 mm или 2,54 cm

Подолью масла в огонь:
Английский дюйм или имперский дюйм (англ. inch от лат. uncia ? 1/12 часть) с 1958 года приравнивается точно к 2,54 см.
Источник ru.wikipedia.org/wiki/%D0%94%D1%8E%D0%B9%D0%BC#.D0.92.D0.B5.D0.BB.D0.B8.D...
Блин, а японцы наверное по русским ГОСТам свои вентили делают, тоже "на запад" смотрят:
Иногда размер стальных водогазопроводных труб указывается в дюймах..
Расшифровка дюймов:
четверть дюйма -8мм; полдюйма - 15мм; три четверти дюйма - 20мм; дюйм - 25мм; дюйм с четвертью - 32мм;
полтора дюйма - 40мм; два дюйма - 50мм; два с половиной дюйма - 65мм; 4 дюйма - 100мм.
http://www.mc.ru/page.asp/gost/truba_vgp

Это немецкий.Центнер это вообще то сто ,только немцы его применили к фунтам а не килограммам .

вот в этом-то и была непонятка
потому что если 1 дюйм = 25,4 мм , то 1/4 дюйма должно быть 6,3 мм
но никак не 13
Но оказывается, что в Heizungs- und Sanitärtechnik 1 Zoll = 33 mm
1/2 " = 21 mm
1/4 " = 13 mm
во как !
Так что мой вентиль действительно есть 1/4 дюйма

Спорить не буду, но факты- ужасная вещь!
V

Не может ттакого быть : 1 ЦОЛЛЬ он везде и у всех спецов один - 25,4 мм,
тут спутались два понятия : в дюймах дается проходное сечение вениля,
внутренний диаметрр трубы и т. д.
А вопрос был о размерах резьбы

что-то я совсем запутался. с одной стороны, знаю что 25,4м с другой и он вроде тоже прав... ведь полдюйма тоже не 15мм, а трубы обычно такого размера...никогда об этом не думал...

Офф..ь!
Вы таблицу видете? И где там дырка! Там же про резьбу!

Да ладно, раскричался, там же в твоей таблице стоит "Nenweite Rohr" - 8мм.
И так же совершенно верно то, что для труб рабочим диаметром считается внутренний диаметр. Резьбу нарезают на внешней поверхности.
Выпускают трубы в которых толщина стенки отличается от нормальной, например толстостенная(усиленная) труба,
внешний диаметр которой будет больше стандарта, но тем не менее её(трубу) обзовут так же в дюймах, как и стандартную трубу
того же внутреннего диаметра!
Аналогия к метрическим резьбам приводит здесь к заблуждению, что наружный диаметр трубы с резьбой должен совпадать
с наименованием трубы в дюймах. Здесь же рождаются байки о мифическом трубном дюйме в 33 мм или английском, равным 50мм.

на последнего
Дюймовая резьба характеризуется числом ниток; которое приходится на 1 дюйм её длины , и тем , что наружный диаметр резьбы измеряется в дюймах.

Ну вот, опять все сначала... Тут народ таблицы приводит, измерения измеряет, возьми почитай ветку.
А мат. часть здесь и на русском http://ru.wikipedia.org/wiki/%D0%A0%D0%B5%D0%B7%D1%8C%D0%B1%D0%B0
Где среди прочего в разделе "Трубная цилиндрическая резьба" выделено:
"Следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах.
Наружный диаметр трубы находится в некоторой пропорции с этим размером."

то что написал, было скопировано с книги " Общий курс слесарного дела " которая и сейчас лежит передо мной .
" трубная резьба имеет профиль дюймовой резьбы , она мельче по шагу и другим элементам. Измеряется она в дюймах и характеризуется числом ниток резьбы на 1 дюйм .За диаметер резьбы применят условно внутренний диаметр трубы ( диаметр отверствия) , а не наружный .
К тому я больше доверяю книге .

книга это хорошо, осталось определиться, что же там в книге на самом деле пишут?
первое:

Или второе:

Kричат примерно так:
-ТЫ , ЧмУДАК, ВОЗЬМИ ТАБЛИЦУ, и ПОСМОТРИ НА РЕКОМЕНДУЕМЫЙ ДИАМЕТР СВЕРЛА!

ДА!?

Выделил красным чтоб определился .

А в чем собственно дело, приятель?

а может это указана пропускная возможность этого вентиля, стрелка указывает направление, и к резьбе это никакого отношения не имеет?
А кстати что означает 80 К? не Кельвин же?

Таблица для определения резьбы
http://www.interguma.kiev.ua/tread_id.htm

Во, ещё один клоун вынурнул!

Это модель изделия, к размерам и резьбам не относится

меня не нужно записывать в свои ряды.

Arhara что вы тут за вопросы задаёте,всех путаете.вентиль у вас есть,возьмите штангециркуль и померейте резьбу в вентиле ептыть.а труба трубе рознь.для нарезки резьбы нужна толстостенная труба.по этой причине внутренний диаметр 25,4 мм,а наружный 33 мм.труба для сварки имеет другую толщину стенок.так же в зависимости от давлений.труба для перил тонкостенная,сварная,а у труб для пресовки стенки совсем тонкие.

Последний пост правильный. В России были водогазопроводные трубы (и здесь то же самое) до диам. 50 (толстостостенные для нарезки резьбы, различались по условному проходу). 15-я труба - полдюйма (21,3мм внешний диаметр), 20-я - три четверти (26,9мм), 25-я - дюйм (33,7мм), 32-я - дюйм с четвертью (42,4мм), 40-я - полтора дюйма (48,3мм), 50-я - два дюйма (60,3мм). Но не обязательно, что если 20-я труба, то внутр.диаметр обязательно 20мм.
