Привет! Надеюсь, что тут найдутся электрики, которые мне помогут.
В своём доме решили поменять домофон, сами не смогли...
Может у кого будут идеи, как его можно подключить.
К старому подходило всего 4 кабеля, плюс 5 спрятаны в стене, у нового аж 13 (!!!) подлючений.
Пробовали по-всякому, ничего не выходит, даже не звонит.
Прошу о помощи!

это подъездный домофон или личный видеодомофон?
разница очень большая

это не то, не другое...не подъездный и не видео.
Это обыкновенный, для своего дома.

что из себя представляет в плане технических возможностей?
вызов и просто разговор?
возможность набора кода без разговора?
если такие, то там и соединять практически нечего
электронный аналог древнего релейного, который 20 лет назад стоял в каждом подъезде

Прицеплю фотки, может так понятней будет..

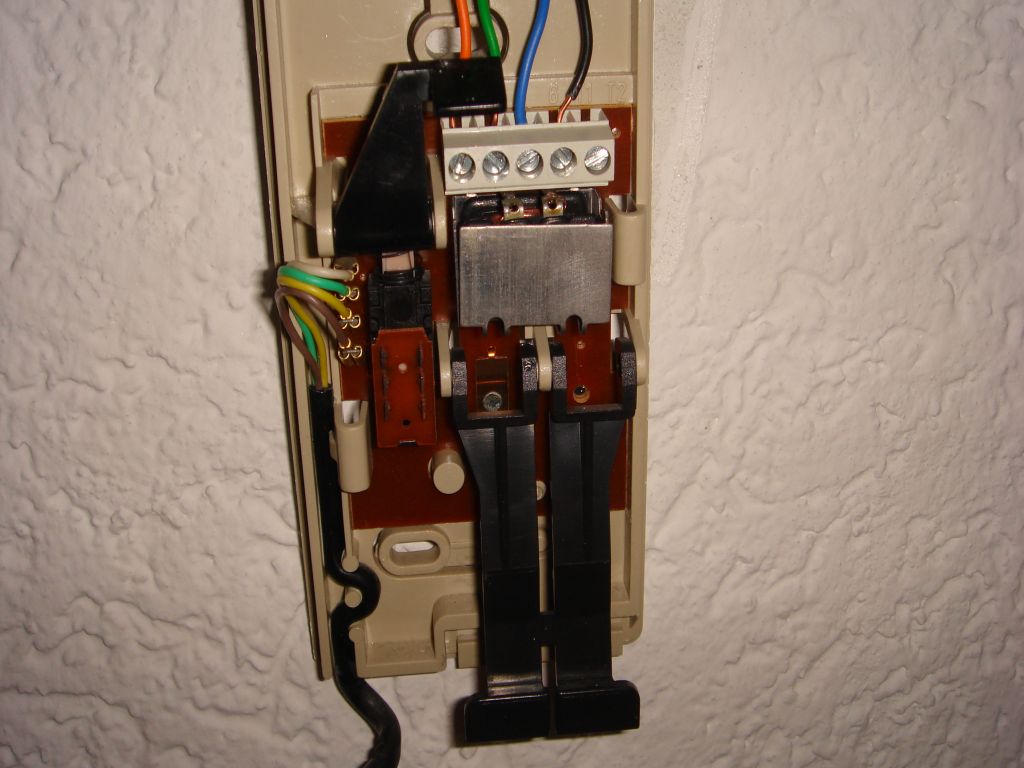

Это старый, 1979 года выпуска!

Это новый!

Это схема подключения нового...

6--общий
1--аудио
щас буду пытаться нарыть питание
а по цветам им было никак не указать, как делается в нормальных фирмах типа Коммакс?

питание должно быть Q1 верхний
посмотри на сайте фирмы или может в мануале всё-таки указано какой цвет на какую шину
по традиции красный должен быть +12 В
но тут... х з

вот именно!!! на фото 1 видно, что есть ещё 5 проводов, может они тоже должны подключаться...
Х З!!!

а фирма какая?
у Коммакса, Кокома, Активижна и т д есть на сайтах раскладка по цветам всех вариантов
наобум тыкаться рискованно, хоть и гореть там нечему, кроме динамика...
синий по той ж лотике должен быть общий
остальные провода для подключений дополнительных блоков (параллельных вызывных панелей и т д)

Меняется только внутрений домофон ?

мысль правильная
но если из стенки выходят три конца, то надо найти им пару, вот в чём вопрос

фирма Bitron

Да, только внутри...

у них на сайте даже близко ничего о домофонах нет
http://www.bitron.net/

в старом домофоне было открытие дверей и звонок ?

звонок идёт по аудиошнурку
замок обычно отдельная двужилка
между питанием, кнопкой и общим

Был только звонок и переговорное...

можно фотку старого домофона ( ту часть где подкючение с звонком)?

да, пожалуйста!

удалось выяснить, что AN 7320 снят с производства, никаких техданных...
а почему кстати из стены идут три провода, а не два?... попробуй тестером прозвонить при вызове
какие два сработают...

подключи Чёрный на кл. 8 а синий на кл. 11 и иди пробуй звонок.

тогда аудиоцепь останется висеть в воздухе

пока аудиоцепь висит в воздухе для тебя другая задачка
У тебя в комнате есть три выключателя и на чердаке три лампочки , тебе нужно узнать какой выключатель принадлежит к какой лампочке... но на чердак можно поднятся только ОДИН раз

это потом..
а сейчас что мы имеем..?
итак--микрофон в разговорной цепи должен иметь последовательное соединение с динамиком
обычно роль зуммера играет динамик
но при данной коммутации получается, что нам необходим четвёртый шнурок
либо, исходя из трёх существующих, соединить перемычкой С7 и 1, 6(8) у нас общий, 2 микрофон

Тут видимо отдельная цепь для звонка
микрофон
телефон
общий
А у тебя старый домофон работает ?
если да ..то
пусть кто то оттуда звонит ..отсоединяй по очереди провода ..пока не перестанет звонить
( скорей всего красный
пусть там говорят --отсоединяй пока не будеш слышать ..
зеленый или синий видимо
так же найди отсоединяя микрофон свой
(они тебя от туда не будут слышать ) может синий или зеленый
черный скорей всего * Масса * минус
6 и 8 перемычку поставь ..и туда ЧЕРНЫЙ ( если ето МАССА )
2 микрофон ( пробуй зеленый синий )
11 звонок ( может быть и С7 ..если електроный ) скорей всего КРАСНЫЙ
но там может быть перемычка внутри 6 - 8
но лучше пусть делает тот кто понимает
если динамик как звонок
то провод звонка или на 1/2 ( если напряжение высокое ..100 в
или на 1
а если внутри отдельный звонок то на 11
надо фото обратной стороны печатной платы старого домофона
тогда бы все было ясно более ни менее ..а так догадки на растоянии по переписке

попробуй
черный (перемычка 6-8 )***6
синий ******************11
оранжевый(зеленый )**** *2
зеленый(оранжевый)**** С7

слишком просто ..
включить два выключателя ..один выключить
поднятся ---две лампы горят ...одну выкрутить
спустится ..проверить на каком выключателе из двух нет нагрузки ...все !

ну допустим
к1--л1
к2-л3
к3 -л2
к1 и к2 включено
поднимаемся ...л1 и л3 горят ..л2 нет ...л3 выкручиваем
спускаемся ..на к1 есть нагрузка ..на к2 --нет !
значить !
к1 --л1
к2 -л3
к3 -л2

ты еще спроси что делать ** КОГДА ЛАМПОЧКА ГОРИТ А СВЕТА НЕ ДАЕТ ????? ***
( ответ ....* Выкрутить лампочку ..Света обязательно даст ! *

но на чердак можно поднятся только ОДИН раз

один раз и поднялись !
определили какая лампа к какому выключателю ..
все ..
все условия указаные соблюдены
а все остальное проблемы того --кому ето надо
пусть играются
( если лампы разной мощности --менять
..тогда все горят ..и мождно определить )

тебе ещё раз придётся поднятся ... лампочку вкрутить.

условие было определить какой выключатель к какой лампочке
а вкручивать будет тот кому надо
мне не надо

с цветами и перемычками разберись .

предложи твой вариант ..
тогда твои советы можно будет слушать
слушать того кто сам ничего не умеет --пустое

Вот из-за таких юных электриков мне приходится 400 км в одну сторону проехать, для того чтобы лампочку вкрутить.

я сначала хочу получить ответ на мой вариант по поводу звонка

хоть 1000 ..твои проблемы
плати достаточно !..и кто то за тебя сездит ..если найдет плату приемлемой
а если посчитает мало ..то самому тебе придется ездит

напомни свой вариант ..
мне лень весь топик читать
----------
посмотрел
я тоже так считаю
я же писал
попробуй
черный (перемычка 6-8 )***6
синий ******************11

ну если лень ... то это твоя проблема

Долго не отвечал, потому-что интернета не было...
К теме: подключил по этой схеме, переговорное работает и звонок есть, НО...
Звонок звонит не так как надо, (как-то крякает!) В магазине он не так звонил!
Есть ещё варианты?

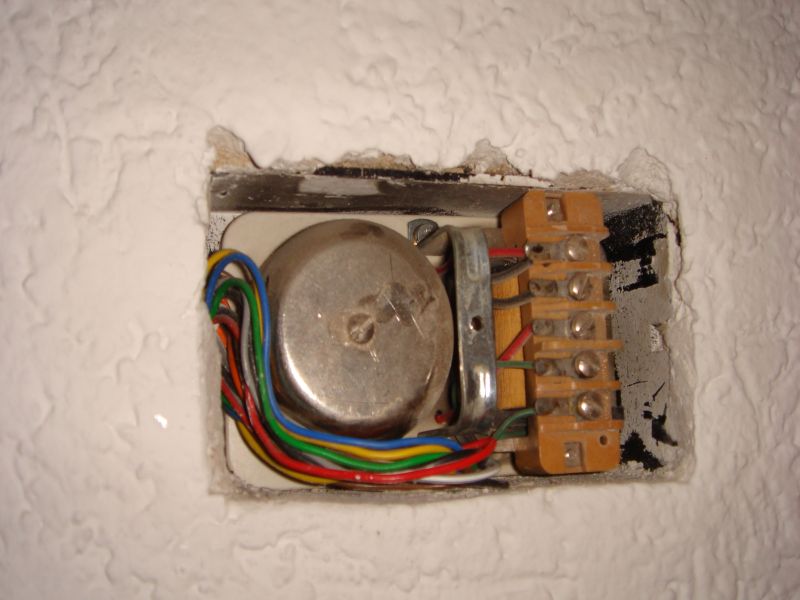

И ещё вопрос: сверху над домофоном я обнаружил вот что (см.прицеп)
Что это такое?

в твоем случае предусмотрено возможность использования как звонок динамика трубки
..но только если внизу у входных дверей блок выдает тональный сигнал ..
попробуй синий провод переключить на С7 (осторожно ..чтоб динамик не спалить
а сверху то звонок обыкновеный ..на него надо делать **отвод от черного провода** и **синий **
но проверь работает ли он вообще ..прозвони тестером
тут сложно давать советы ..не ясно что там у тебя за блок у входных дверей ..и как подсоединен

Не знаю выдаёт ли блок тональный сигнал, но сегодня проверил...
В трубке слышится какой-то треск при нажатии на кнопку.

всякие опыты обычно заканчиваются тем --что испортят что нибудь
..ну не может человек который неумеет все сделать правильно ..он всегда сделает что нибудь не так как надо ..
обсуждать можно с тем кто понимает о чем речь ..
если понимаеш что ты делаеш и зачем ..то сам подключиш и никого не будеш спрашивать !
а если не знаеш ---находиш рекламу в газете ..звониш ..приходят и все делают те кто разбираются !..потом им только счет оплатил --и все !
тут надо начинать с того блока который внизу ..
что там включено ?
..на какие провода ..?
какой сигнал на них ? внизу и наверху
Ети провода целые ?
а потом только пробовать подключать
а зачем вообще затеяли менять верхний блок ?
Может надо было оба менять ? пару
